包含了、片庫、媒體資訊管理、排播系統的解決方案

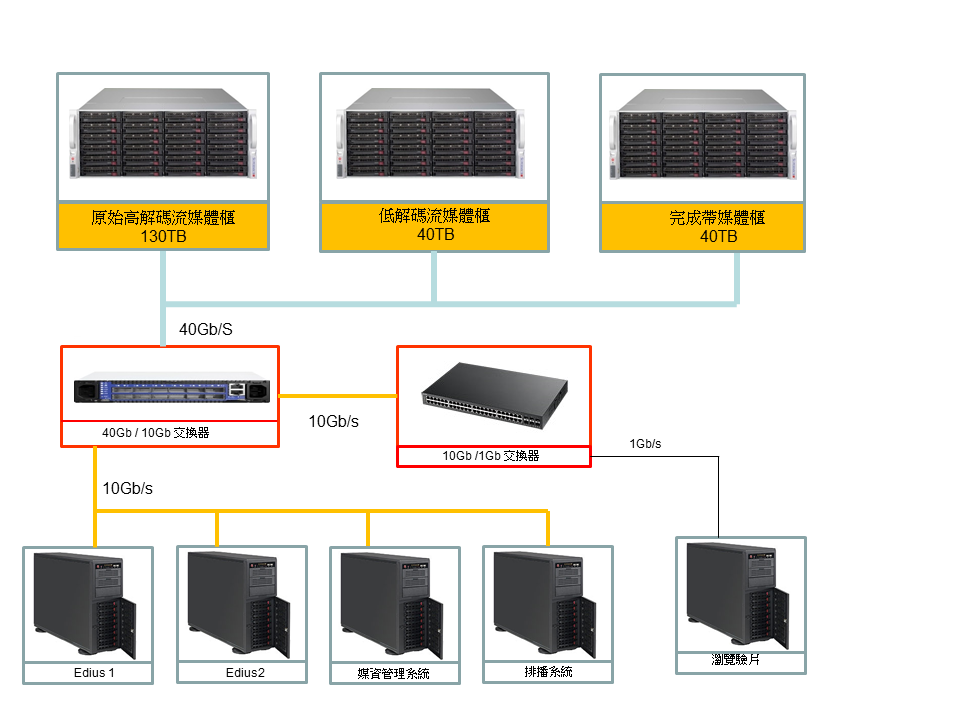

空間劃分為:130T原始拍帶，40T網路流通小檔，40T完成播出檔

該方案提供

1.非線性軟體4K、HD、SD的線上剪輯

2.高彈性且符合實際使用的媒體資訊管理系統

3.最高CP值的排播系統

4.均以光纖高速網路/GIGA網路規格連結，提高工作效率

5.排播人員可以利用媒體資訊管理系統加快編排節目的效率

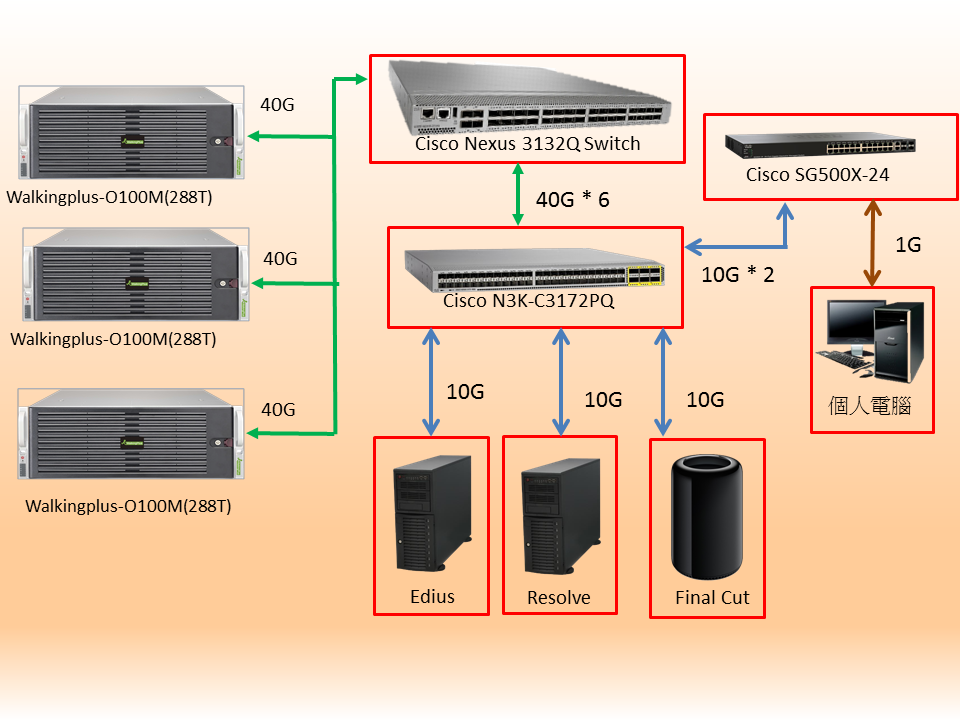

中央儲存設備規畫圖

說明

1.Server使用40G網路連接至 Cisco Nexus 3132Q Switch
2.Cisco Nexus 3132Q Switch在透過40G*6連接至Cisco N3K-C3172PQ Switch
3.Cisco N3K-C3172PQ Switch透過 10G *2 連接至 Cisco SG500X-24 Switch
4.剪輯設備透過10G網路連接至Cisco N3K-C3172PQ Switch
5.個人電腦透過1G網路連接至Cisco SG500X-24 Switxch

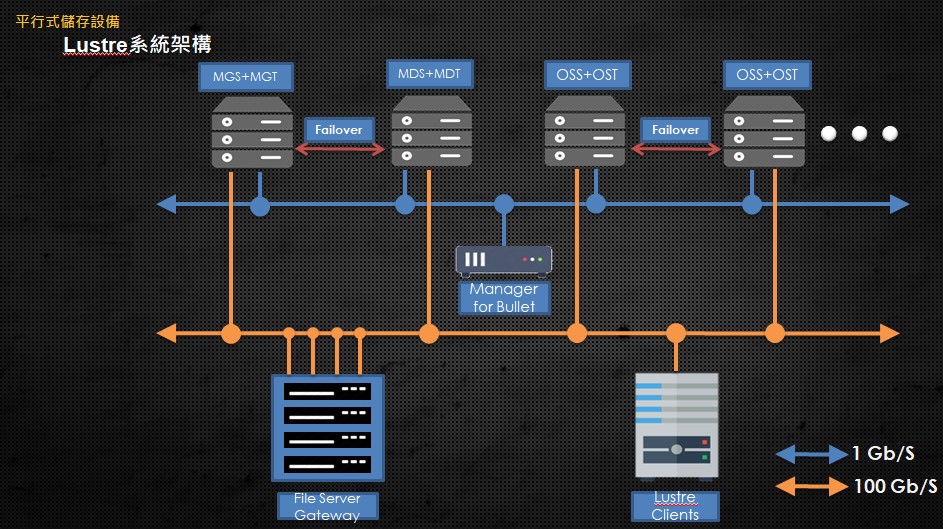

Lustre簡易架構圖
